Máquina automática de paletização de caixas.

Introdução

Umpaletizador automático de caixasé a última máquina em uma linha de caixas embaladas e aquela que decide a rapidez com que os produtos acabados podem sair da área de embalagem. Em vez de dois ou três operadores levantarem as caixas manualmente até um palete, a máquina seleciona, agrupa e empilha cada caixa em um padrão repetitivo e programável até que o palete esteja completo e pronto para envio.

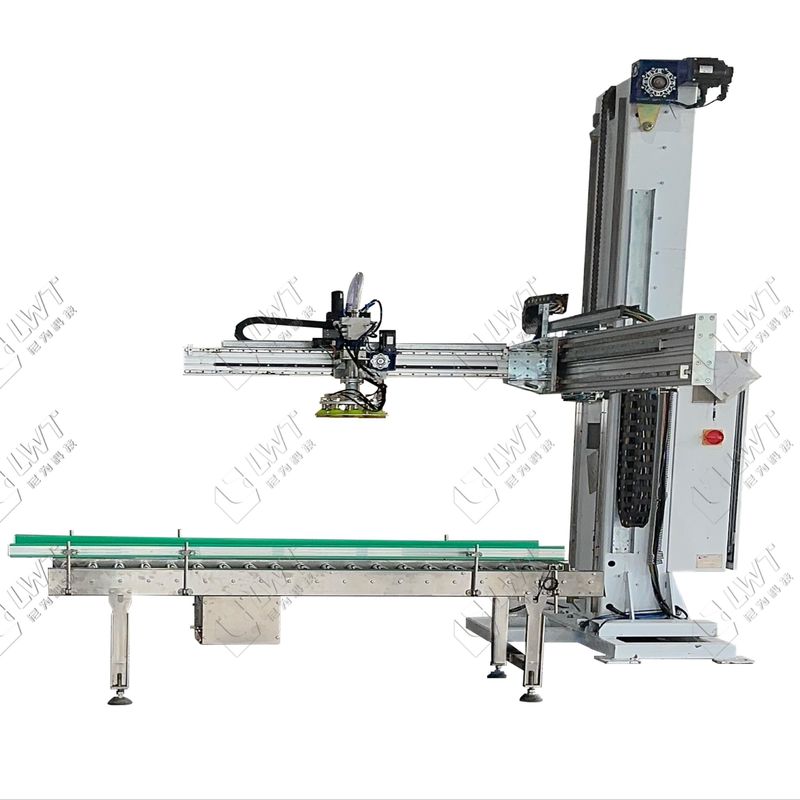

Esta página cobre o LWTpaletizador de coluna única, uma unidade servo-acionada construída para caixas de papelão e caixas embaladas com filme PE. Uma única coluna vertical carrega o cabeçote de empilhamento, de modo que a máquina mantém uma área compacta no final da linha enquanto empilha até uma altura de padrão de palete de 2.200 mm.

Na maioria das vezes é especificado como umMáquina paletizadora de papelão para linha de produção de alimentos enlatadosprojetos, onde caixas cheias e lacradas chegam domáquina de embalagem de papelãoe devem ser unitizados antes do armazenamento ou carregamento do contêiner. A mesma plataforma opera em linhas de bebidas, água engarrafada, óleo comestível, produtos químicos diários e alimentos para animais de estimação.

Onde a paletização manual falha

A paletização manual é barata até que a linha acelere. Um único operador pode empilhar cerca de algumas centenas de caixas por hora em altura baixa, e o trabalho é limitado pelo alcance: as caixas acima do nível dos ombros são empilhadas lentamente e raramente ficam quadradas.

Três problemas aparecem em quase todas as linhas que ainda paletizam manualmente:

• Carga trabalhista.Dois a três operadores por turno, mais cobertura de alívio, descanso e horas extras na alta temporada.
• Desvio de padrão.Os paletes empilhados manualmente inclinam-se, deslocam-se durante o transporte e chegam danificados ao cliente, o que se transforma em reclamações e devoluções.
• Parada-início da linha.A embalagem das caixas funciona continuamente, de modo que cada troca de palete ou interrupção de turno interrompe toda a linha atrás dele.

Nossa solução: paletização de coluna única servo-acionada

A paletizadora de coluna única LWT assume o trabalho de empilhamento com umcabeça de empilhamento servo-acionadaque viaja para uma posição programada para cada camada. Como a posição vem do programa e não do olho humano, o padrão é idêntico na primeira palete e na milésima.

O captador é compatível com a superfície da sua caixa: umaderência a vácuopara embalagens encolhidas com filme PE e um dispositivo de fixação para caixas de papelão ondulado. O próprio cabeçote de empilhamento pode ser especificado como umcabeça de aperto de camada inteira, que levanta uma camada completa em um movimento para maior rendimento, ou comocabeça de aperto de caixa únicapara tamanhos de caixa mistos e padrões irregulares.

Em um ciclo automático contínuo, a máquina completa a alimentação, agrupamento e organização do produto, alimentação de paletes vazios, paletização de camada inteira e descarga de paletes completos. Caso contrário, os operadores transportariam os paletes manualmente, um opcionalunidade de armazenamento e dispensador de paletes vaziospode ser adicionado, para que um palete seja liberado automaticamente e a linha continue funcionando.

As caixas são alimentadas pela máquina de embalagem cartonada e deixadas nosistema de transporteem direção à embalagem extensível ou à loja de produtos acabados. Os componentes elétricos são provenientes deSchneider ou Omron (ou mesma classe), portanto, peças sobressalentes industriais padrão estão disponíveis localmente quando necessárias.

Principais benefícios

Como funciona o ciclo de paletização

1. As caixas saem da máquina de embalagem cartonada e entram no paletizador na esteira de alimentação.
2. A estação de agrupamento organiza os casos recebidos no padrão de camada armazenado no programa.
3. O cabeçote de empilhamento seleciona a camada formada no modo de camada inteira ou cada caixa individual no modo de caixa única.
4. A coluna desloca-se para a posição X/Y programada e desce a camada sobre a palete.
5. O controlador repete o ciclo, camada por camada, até atingir a altura programada do palete.
6. O palete acabado é descarregado no sistema de transporte em direção à embaladora ou ao armazém, e um novo palete é liberado automaticamente.

Aplicativos

Especificações Técnicas

Perguntas frequentes

P: Qual é a diferença entre a cabeça de preensão de camada inteira e a cabeça de preensão de caixa única?

R: O cabeçote de camada inteira coleta uma camada completa de caixas em um movimento e é a opção mais rápida para caixas uniformes. O cabeçote de caixa única posiciona as caixas uma por uma, o que se adapta a tamanhos de caixas mistos, padrões irregulares e trocas frequentes de produtos. Ambas as cabeças cabem no mesmo paletizador de coluna única, portanto a escolha pode ser revista à medida que a linha de produtos se desenvolve.

P: Este paletizador pode ser adicionado a uma linha que já operamos?

R: Sim. A máquina foi projetada para trabalhar a jusante de uma máquina de embalagem cartonada ou de uma empacotadora de caixas e a montante de uma embaladora extensível. Compartilhe o tamanho da caixa, o tamanho do palete e as caixas necessárias por minuto, e nossos engenheiros confirmarão o layout da linha e o padrão de empilhamento antes do pedido.

P: Quais tamanhos de paletes e alturas de empilhamento são suportados?

R: São manuseadas paletes padrão de L1000-1200 x L1000-1200 mm, com um tamanho máximo de padrão de palete de L1200 x L1000 x H2200 mm. Outros tamanhos de paletes podem ser acomodados com um design personalizado.

P: Como a máquina é entregue e instalada?

R: O prazo de entrega é de cerca de 45 dias. O paletizador é embalado em sacos de filme, caixas plásticas e caixas de madeira para transporte marítimo. Os engenheiros da LWT apoiam a instalação e o comissionamento, no local ou remotamente, até que os primeiros paletes completos funcionem corretamente.

Contato

Envie-nos o tamanho da caixa, o tamanho do palete e a produção desejada por hora - nossos engenheiros retornarão um desenho do padrão de empilhamento e um orçamento firme.

Prefere ver a máquina funcionando primeiro? Solicite um vídeo de uma linha de paletização em funcionamento ou agende uma ligação com um engenheiro da LWT para revisar seu layout de final de linha.

Receba uma proposta gratuita de layout de fim de linha
