Paletizador Automático Gantry – Máquina de Paletização de Caixas, Sacos e Barris de Alta Velocidade

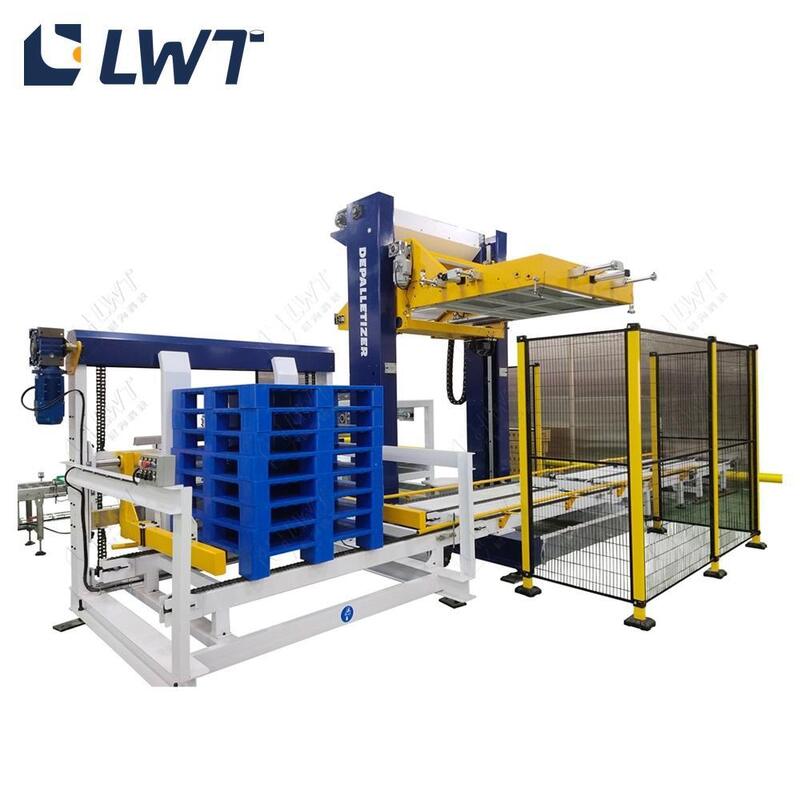

O paletizador automático gantry LWT é uma máquina de empilhamento de fim de linha que retira caixas seladas, caixas plásticas, pacotes envoltos em filme stretch e barris do seu transportador de produtos e constrói uma carga de palete quadrada e estável para transporte a 20–30 caixas por minuto — aproximadamente três vezes a produção de dois operadores empilhando manualmente durante um turno completo. É construído sobre uma estrutura de gantry soldada de alta resistência com base ajustável, uma plataforma elevatória acionada por motor SEW e um sistema de controle Siemens PLC, para que possa ser instalado no final de uma linha de embalagem de alimentos enlatados, bebidas, produtos químicos ou embalagens gerais sem se tornar o gargalo que limita sua capacidade real.

O Custo Real de Empilhar Caixas Manualmente

Dependência de mão de obra. Uma estação de paletização manual geralmente precisa de 2–3 operadores por turno para uma linha operando a 20–30 caixas/min. Adicione trocas de turno, cobertura de ausências e horas extras e a estação silenciosamente se torna seu ponto de trabalho de maior custo.Uma linha operando abaixo da capacidade. A empilhagem manual geralmente atinge o pico de 8–12 caixas/min. Se uma seladora, rotuladora ou empacotadora de caixas a montante tiver capacidade para 30 caixas/min, cada caixa empilhada manualmente custa a diferença entre a capacidade de projeto e a produção real.

Cargas instáveis, frete danificado. Paletes construídos manualmente inclinam-se, intertravam-se mal e perdem o padrão em curvas. O resultado são cantos amassados, desperdício de filme stretch e reclamações que corroem a margem de cada contêiner que você envia.Exposição à segurança e tempo de inatividade. O levantamento repetitivo de caixas de 10–20 kg é uma causa reconhecida de lesões musculoesqueléticas, e uma única lesão nas costas pode tirar dois operadores da linha ao mesmo tempo.

Por que o Design Gantry Suporta 20–30 Caixas por MinutoEstrutura gantry soldada com base ajustável. A estrutura é fabricada por soldagem em vez de perfis aparafusados, o que mantém o carro X-Y-Z rígido sob carga contínua. A base ajustável nos permite nivelar a máquina em um piso de fábrica existente sem uma fundação especial.

Plataforma elevatória principal acionada por SEW. Um motor de engrenagem SEW aciona a plataforma elevatória, o componente que decide com que precisão uma camada é colocada e por quanto tempo a máquina permanece precisa. Cargas de até 1500 kg por palete são empilhadas em alturas de até 2000 mm.Cinta de entrada de velocidade dupla e mecanismo de direção. A entrada funciona em uma

cinta de velocidade dupla

que acelera a caixa líder para longe do pacote, criando a lacuna que o mecanismo de direção precisa para girar e endireitar cada caixa antes que ela atinja a área de formação da camada.Área de caixa de triagem e transportador de rolos de empilhamento. As caixas se acumulam na área de caixa de triagem até que uma camada completa seja formada, depois transferem para o transportador de rolos na posição de empilhamento — a camada está sempre completa antes que o gantry pegue, o que impede quedas ou desalinhamento de caixas.

Descarga de corrente de 2,5 m e transportador de rolos livre. Paletes acabados saem da máquina em um transportador de corrente de 2,5 m e são entregues a um transportador de rolos livre, para que um empilhador ou AGV possa coletar sem interromper o ciclo de empilhamento.Siemens PLC com IHM portátil. O controle é gerenciado por um PLC Siemens alemão com uma interface homem-máquina móvel e exibição automática portátil de falhas. Os operadores podem ler códigos de falha na máquina em vez de abrir um painel elétrico, e novos padrões de palete são selecionados na lista de receitas em vez de serem reprogramados.

Proteção de segurança ao redor da área de trabalho. Proteções e dispositivos de segurança cobrem o envelope de paletização. A máquina possui certificação CE.Como Funciona um Ciclo de PaletizaçãoEntrada. Caixas seladas chegam da Máquina de Embalagem de Caixas

e são transportadas para o gantry em um Sistema de Transportadores

.Separação. A cinta de velocidade dupla e o mecanismo de direção criam espaçamento, giram cada caixa e a endireitam para o padrão da camada.

Formação de camada. As caixas se acumulam na área de caixa de triagem até que um padrão de camada completo seja formado, depois indexam no transportador de rolos de empilhamento.Pegar e colocar. O carro do gantry desce sobre a camada, a agarra, levanta até a altura programada e a libera no palete. A altura de empilhamento é definida na receita do PLC até 2000 mm.

Indexação do palete. O transportador de paletes avança para que a próxima camada assente em uma superfície limpa e corretamente posicionada.Descarga. O palete completo sai no transportador de corrente de 2,5 m e transportador de rolos livre; um palete vazio é indexado e o ciclo reinicia sem um operador.

Onde o Paletizador Gantry se Encaixa na Sua Linha

1. Diretamente após a empacotadora de caixas. Caixas que saem da Máquina de Embalagem de Caixas são seladas, rotuladas e quadradas — exatamente a condição que o gantry precisa para construir uma carga compacta. Esta é a instalação mais comum para linhas de alimentos enlatados e sachês de retorta.A jusante da rotulagem. Onde a rastreabilidade ou a apresentação no varejo são importantes, as caixas passam pela Máquina de Rotulagem Automática antes de entrar no gantry, para que o padrão da camada seja construído a partir de caixas totalmente acabadas.Como última estação de um projeto de enlatamento. O produto que sai da
2. Máquina de Enchimento
3. é esterilizado, embalado em caixas e depois paletizado — o gantry é a etapa final de automação que transforma uma linha semiautomática em uma
4. Linha de Produção de Alimentos Enlatados
5. que opera de ponta a ponta com manuseio manual mínimo.
6. Aplicações Típicas

Linhas de alimentos enlatados e sachês de retorta — caixas empilhadas de carne enlatada, frutos do mar, frutas, vegetais, milho e feijão saindo da empacotadora de caixas a 20–30 caixas/min.

Bebidas e água engarrafada — caixas plásticas, bandejas termoencolhíveis e pacotes envoltos em filme de garrafas de vidro, latas e garrafas PET.

Produtos químicos, cuidados diários e indústria geral — barris, tambores, caixas plásticas e unidades de filme stretch onde um padrão de camada fixo é necessário.Manuseio de sacos — sacos planos e macios de 5–50 kg podem ser paletizados em uma configuração de paletização de sacos LWT correspondente. Envie-nos o peso e as dimensões do seu saco e especificaremos o padrão de camada e a garra corretos.Perguntas Frequentes

1. O tamanho do palete, a altura de empilhamento e a pegada da máquina podem ser personalizados?Sim. A configuração padrão suporta um palete de L1200 × W1200 × H150 mm com altura de empilhamento de ≤ 2000 mm, e o tamanho do palete, altura de empilhamento, tamanho do equipamento e capacidade são todos personalizados para seu produto e layout de fábrica durante a revisão técnica.2. A máquina manuseia sacos, além de caixas?Este paletizador gantry manuseia caixas, caixas plásticas, pacotes de filme stretch e barris. Para sacos planos e macios, a LWT fornece uma configuração de paletização de sacos correspondente — envie-nos o peso e as dimensões do seu saco e especificaremos a garra e o padrão de camada corretos.3. O que acontece durante a instalação e comissionamento?

A LWT fornece a máquina com o padrão de paletização já programado. Engenheiros estão disponíveis para comissionamento no local, e comissionamento por vídeo remoto é oferecido onde a viagem não é prática. A máquina é coberta por uma garantia de 1 ano com peças de reposição gratuitas e serviço no local.

• 4. Qual sistema de controle é usado e como as falhas são tratadas?
• A máquina opera com um PLC Siemens alemão com interface homem-máquina portátil e exibição automática de falhas, para que um operador possa ler um código de falha na máquina e alternar receitas de palete sem reprogramar.
• Obtenha um Layout de Padrão de Palete e um Orçamento Firme
• Envie-nos quatro coisas — as dimensões da sua caixa ou saco, o peso unitário, o tamanho do palete que você usa e as caixas por minuto que você precisa paletizar — e nossos engenheiros retornarão com um

desenho de layout de padrão de palete

, a configuração gantry correspondente e uma cotação firme FOB ou CIF, normalmente em até dois dias úteis. Se você preferir ver a máquina antes de se comprometer, podemos organizar uma demonstração em vídeo ao vivo de um paletizador gantry em funcionamento em nossa fábrica de Xangai, ou colocá-lo em contato com uma linha LWT instalada em sua região para uma visita de referência. Todas as consultas são tratadas por um engenheiro, não por um call center.
