Máquina automática de paletização de caixas.

Introdução

Um paletizador automático de caixas é a última máquina em uma linha de embalagem de caixas, e a que decide a que velocidade os produtos acabados podem sair do salão de embalagem. Em vez de dois ou três operadores levantando caixas em um palete manualmente, a máquina pega, agrupa e empilha cada caixa em um padrão repetitivo e programável até que o palete esteja completo e pronto para envio.

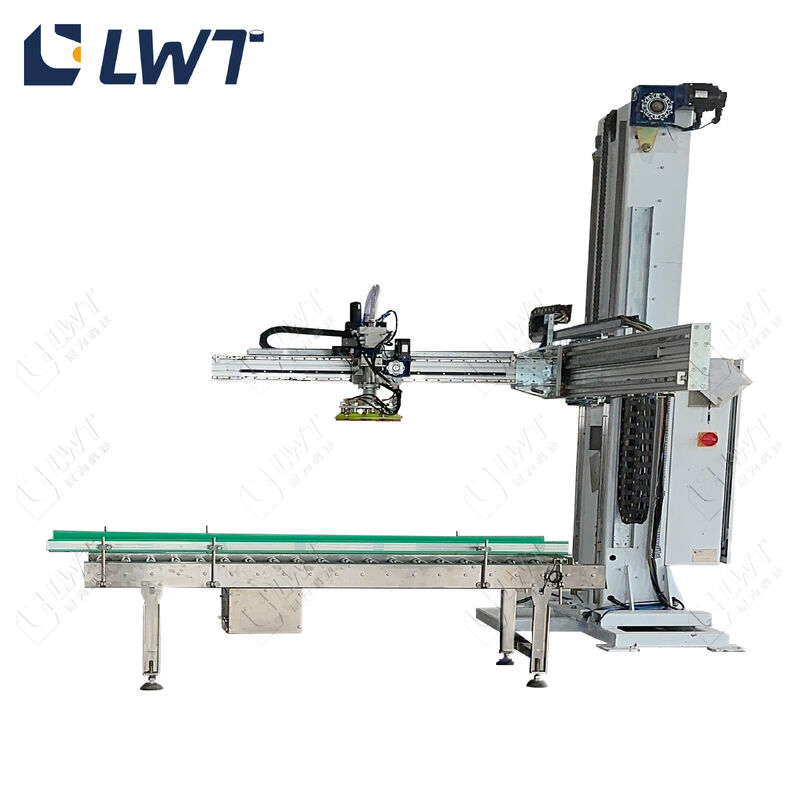

Esta página cobre o paletizador de coluna única LWT, uma unidade serv

o-acionada construída para caixas de papelão e caixas embaladas em filme retrátil de PE. Uma única coluna vertical suporta a cabeça de empilhamento, de modo que a máquina mantém uma pegada compacta no final da linha, enquanto ainda empilha até uma altura de padrão de palete de 2200 mm.É mais frequentemente especificado como uma máquina de paletização de caixas para linha de produção de alimentos enlatados projetos, onde caixas cheias e seladas chegam da máquina de embalagem de caixas

e precisam ser unitizadas antes do armazenamento ou carregamento de contêineres. A mesma plataforma funciona em linhas de bebidas, água engarrafada, óleo comestível, produtos químicos diários e alimentos para animais de estimação.

Onde a Paletização Manual Falha

A paletização manual é barata até que a linha acelere. Um único operador pode empilhar cerca de duzentas caixas por hora em baixa altura, e o trabalho é limitado pelo alcance: caixas acima do nível do ombro são empilhadas lentamente e raramente ficam quadradas.

• Três problemas aparecem em quase todas as linhas que ainda paletizam manualmente:Carga de trabalho.
• Dois a três operadores por turno, mais cobertura de alívio, cobertura de interrupção e horas extras na alta temporada.Deriva do padrão.
• Paletes empilhados manualmente inclinam-se, deslocam-se em trânsito e chegam ao cliente danificados, o que se traduz em reclamações e devoluções.Parada-arranque da linha.

A embalagem de caixas funciona continuamente, de modo que cada troca de palete ou pausa de turno para toda a linha atrás dela.

Nossa Solução: Paletização de Coluna Única Servo-AcionadaO paletizador de coluna única LWT assume o trabalho de empilhamento com uma cabeça de empilhamento servo-acionada

que viaja para uma posição programada para cada camada individual. Como a posição vem do programa e não de um olho humano, o padrão é idêntico no primeiro palete e no milésimo.A pega é adaptada à sua superfície de caixa: uma ventosa para embalagens retráteis de filme PE e um dispositivo de garra para caixas de papelão ondulado. A própria cabeça de empilhamento pode ser especificada como uma cabeça de agarre de camada inteira, que levanta uma camada completa em um único movimento para maior produtividade, ou uma cabeça de agarre de caixa única

para tamanhos de caixa mistos e padrões irregulares.Em um ciclo automático contínuo, a máquina completa a alimentação do produto, agrupamento e arranjo, alimentação de paletes vazios, paletização de camada inteira e descarga de paletes completos. Onde os operadores, de outra forma, trariam os paletes manualmente, um unidade opcional de armazenamento e dispensador de paletes vazios

pode ser adicionada, para que um palete seja liberado automaticamente e a linha continue funcionando.As caixas são alimentadas da máquina de embalagem de caixas e saem no sistema de esteirasComponentes elétricosSchneider ou Omron (ou classe similar)

, de modo que peças de reposição industriais padrão estejam disponíveis localmente quando necessárias.

Máquina construída e fornecida com certificação CE para mercados de exportação.

1. Como Funciona o Ciclo de Paletização
2. As caixas saem da máquina de embalagem de caixas e entram no paletizador na esteira de entrada.
3. A estação de agrupamento organiza as caixas recebidas no padrão de camada armazenado no programa.
4. A cabeça de empilhamento pega a camada formada no modo de camada inteira, ou cada caixa individual no modo de caixa única.
5. A coluna viaja para a posição X/Y programada e baixa a camada no palete.
6. O controlador repete o ciclo, camada por camada, até que a altura programada do palete seja atingida.

O palete acabado é descarregado no sistema de esteiras em direção à embaladora retrátil ou ao armazém, e um novo palete é liberado automaticamente.

Caixas, caixas

AC 380V / 50 Hz / 750 W (para referência)

Perguntas Frequentes

P: Qual é a diferença entre a cabeça de agarre de camada inteira e a cabeça de agarre de caixa única?

R: A cabeça de camada inteira pega uma camada completa de caixas em um único movimento e é a opção mais rápida para caixas uniformes. A cabeça de caixa única coloca as caixas uma a uma, o que é adequado para tamanhos de caixa mistos, padrões irregulares e mudanças frequentes de produto. Ambas as cabeças se encaixam no mesmo paletizador de coluna única, de modo que a escolha pode ser revisada à medida que a gama de produtos se desenvolve.

P: Este paletizador pode ser adicionado a uma linha que já executamos?

R: Sim. A máquina é projetada para funcionar a jusante de uma máquina de embalagem de caixas ou um empacotador de caixas e a montante de uma embaladora retrátil. Compartilhe o tamanho da sua caixa, o tamanho do palete e as caixas necessárias por minuto, e nossos engenheiros confirmarão o layout da linha e o padrão de empilhamento antes do pedido.

P: Quais tamanhos de palete e alturas de empilhamento são suportados?

R: Paletes padrão de C1000-1200 x L1000-1200 mm são manuseados, com um tamanho máximo de padrão de palete de C1200 x L1000 x A2200 mm. Outros tamanhos de palete podem ser acomodados com um projeto personalizado.

P: Como a máquina é entregue e instalada?

R: O tempo de entrega é de cerca de 45 dias. O paletizador é embalado em sacos plásticos, caixas plásticas e caixas de madeira para transporte marítimo. Engenheiros da LWT dão suporte à instalação e comissionamento, no local ou remotamente, até que os primeiros paletes completos funcionem corretamente.

Contato

Envie-nos o tamanho da sua caixa, o tamanho do palete e a produção alvo por hora - nossos engenheiros retornarão um desenho do padrão de empilhamento e uma cotação firme.

Prefere ver a máquina funcionando primeiro? Solicite um vídeo de uma linha de paletização em funcionamento, ou agende uma chamada com um engenheiro da LWT para revisar o layout do seu final de linha.
