Introdução

UMmáquina de enchimento de alimentos em cubosdecide se seus vegetais enlatados, milho, feijão ou carne em cubos vão para o recipiente com o peso impresso no rótulo. Em vez de os operadores colocarem o produto manualmente em potes, a máquina mede cada porção em um copo volumétrico e o libera em cada recipiente em um volume fixo e repetível.

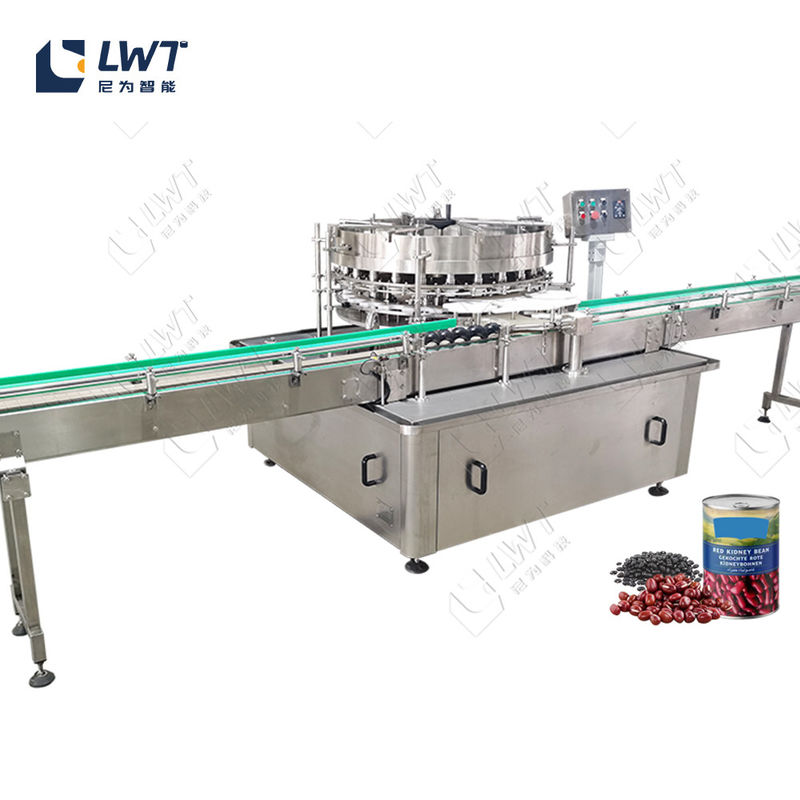

Esta página aborda a enchedora rotativa LWT para materiais cortados em cubos —uma máquina de envase estável e totalmente automática construída para vegetais, frutas, milho, feijão vermelho, feijão mungo, feijão, grão de bico, ervilha e carne em cubos pequenos.As cabeças de enchimento estão disponíveis emqualquer número par de 2 a 24, para que a máquina seja dimensionada de acordo com sua saída, e não o contrário. O tamanho da porção é definido por copos volumétricos intercambiáveis ​​e a faixa de enchimento permanece ajustável, de modo que a mesma máquina pode processar porções de 30 a 100 g em um turno e porções de 200 a 1.000 g no próximo.

Na maioria das vezes é especificado dentro de umlinha de produção de alimentos enlatados, a jusante domáquina de lavar vegetaise a montante domáquina tampando automática, omáquina de esterilizaçãoe omáquina de etiquetagem automática.

Onde o preenchimento manual se decompõe

O preenchimento manual funciona até que a linha acelere. É limitado pelo olho humano e pelo pulso humano, e nenhum deles pode ser repetido a milhares de latas por hora. Três problemas aparecem em quase todas as linhas que ainda são preenchidas manualmente:

Custo de brinde.Os operadores enchem demais para permanecerem seguros no peso declarado. Em uma lata de 400 g, 10 g de produto extra em cada lata equivalem a 2,5% da sua matéria-prima – pagos em cada lata, o ano todo, sem nada enviado em troca.

Queixas de peso.Latas mal cheias falham na verificação de peso líquido declarado, enquanto latas cheias demais colocam os números do rótulo errados na outra direção. Ambos acabam como lotes rejeitados ou reclamações de clientes.

Parada-início da linha.O enchimento é a etapa manual mais lenta em uma linha de enlatados. Cada pausa, mudança de turno e novo operador redefinem a curva de precisão de toda a linha atrás dele.

Nossa solução: enchimento de copos medidores volumétricos

A enchedora rotativa LWT elimina as suposições medindo o produto emcopos de medição volumétricosem vez de a olho nu. Cada copo contém um volume fixo, é enchido à medida que a plataforma giratória gira através das estações de enchimento e depois descarrega na lata ou jarro. Como a porção é colocada pelo copo e não pelo operador, ela é idêntica na primeira lata e na décima milésima lata.

O controle de porções nesta máquina é mecânico e não eletrônico: alterar a faixa de enchimento significa alterar o conjunto de copos medidores, e é por isso que uma única plataforma cobre tudo, desde porções de 10 a 60 g de ervas e dados até embalagens a granel de 1.000 a 5.000 ml. Conjuntos de copos adicionais podem ser cotados com a máquina para que toda a sua linha de produtos seja coberta desde o primeiro pedido.

O controle vem do PLC Siemens com componentes elétricos Schneider. A estrutura de contato do produto é construída a partir deAço inoxidável "304" de 2 mm de espessura, e a corrente de transmissão funciona com rodas dentadas de náilon rígido — leves, silenciosas e duráveis, com um layout aberto que mantém a limpeza e a manutenção diárias curtas. Um mecanismo de separação de garrafas de rosca e umplataforma giratória roda estrelaindexe cada recipiente na posição sob o posto de abastecimento, para que os recipientes sejam apresentados de forma quadrada em vez de serem alimentados manualmente.

Como a porção vem do copo e não do operador, a precisão é mantida durante mudanças de turno, rotatividade do operador e variação sazonal no tamanho do produto, de modo que o peso líquido declarado permanece estável por muito tempo após o comissionamento, e não apenas no teste de aceitação.

A LWT constrói equipamentos de envase e enlatamento desde 2009 e agora atende clientes em mais de 100 países, com projetos na Europa, América Latina, Oriente Médio e Ásia.Máquinas de envase de alimentos em cubos deste tipo já estão funcionando em linhas de enlatados turcas e russas, enchendo produtos em cubos em latas e potes de vidro.

Especificações Técnicas

Componentes da máquina

O posto de gasolina é montado a partir de oito subconjuntos, cada um dos quais pode ser reparado sem desmontar a máquina:

1.Bandeja de alimentação

2. Mecanismo de copo medidor

3.Plataforma de recebimento

4. Unidade de ajuste de altura

5. Posto de abastecimento

6. Mecanismo de separação de garrafas de parafuso

7. Plataforma giratória da roda estrelada

8. Painel de controle elétrico

Como funciona o ciclo de enchimento

• O produto preparado em cubos é colocado na bandeja de alimentação.
• O mecanismo do copo medidor enche cada copo até seu volume fixo conforme a base giratória gira.
• O mecanismo de separação de garrafas de rosca indexa as latas ou potes recebidos em uma única fileira uniformemente espaçada.
• A plataforma giratória em forma de estrela transporta cada recipiente até o posto de abastecimento e o mantém quadrado sob o copo.
• A unidade de ajuste de altura define a folga entre o copo e o recipiente de acordo com a altura do recipiente, de modo que a mesma máquina opere latas rasas de atum e potes de vidro altos.
• O copo descarrega a porção medida no recipiente e o recipiente cheio sai da plataforma giratória em direção à próxima máquina da linha.

Aplicativos

Perguntas frequentes

P: Qual é a precisão do peso de enchimento e como ele é controlado?

R: O tamanho da porção é definido pelo copo medidor volumétrico e não por um operador, e a máquina mantém cerca de ±0,5% ao longo de uma operação, o que normalmente está dentro da tolerância de peso líquido declarada em vegetais enlatados, feijões e carne em cubos.Onde o seu produto precisar de um valor mais compacto, recomendamos um controlador de peso a jusante do enchimento.

P: Uma máquina pode operar mais de um tamanho de embalagem?

R: Sim. A faixa de enchimento é ajustável e a porção é alterada trocando o conjunto de copo medidor, de modo que um único enchimento cubra de 10 a 60 g a 1.000 a 5.000 ml. Conjuntos de copos adicionais são cotados com a máquina para que toda a gama de produtos possa ser planejada desde o início.

P: Ele aguenta nosso recipiente – potes de vidro e latas?

R: Sim. A unidade de ajuste de altura define a folga do copo para o recipiente de acordo com a altura do seu recipiente, e o conjunto do parafuso e da roda estrelada corresponde ao diâmetro do seu recipiente. Envie-nos os desenhos do seu contêiner e a máquina será configurada para esse contêiner antes do envio.

P: Onde fica a sede do LWT e podemos visitar a fábrica?

R: A LWT está sediada em Xangai, China, e fabrica equipamentos de enlatamento, envase e embalagem desde 2009. Nossas instalações cobrem o ciclo completo de P&D, fabricação e testes pré-embarque, com 25 engenheiros de P&D e 14 patentes concedidas. Os clientes podem visitar a fábrica para um teste de aceitação no local antes da entrega e, para compradores que não podem viajar, realizamos o mesmo teste em uma videochamada ao vivo.

P: O que o LWT oferece além da própria máquina?

R: Suporte ponta a ponta: layout de linha e design de solução, fabricação de equipamentos, testes de fábrica, orientação de instalação e comissionamento, treinamento de operadores, suporte técnico remoto e fornecimento de peças de reposição. Cada máquina de envase LWT é fornecida com garantia de 1 ano e peças de reposição gratuitas, para que a linha continue funcionando após o comissionamento e também no dia em que for iniciada.

Chamada para ação

Obtenha uma recomendação de enchimento para o seu produto.Envie-nos o tamanho do seu recipiente, o peso de enchimento desejado e as latas necessárias por hora - nossos engenheiros responderão dentro de um dia útil com a faixa de enchimento recomendada, o conjunto de copo medidor correspondente e um orçamento firme.
